一站式PCBA加工廠家今天為大家講講PCB設計中晶振布局與電路穩定性有什么關系?晶振布局與電路穩定性的關系。在現代電子設計中，晶振(晶體振蕩器)是保證電路穩定運行的核心元件。它為微控制器、處理器和通信設備等提供時鐘信號，其布局設計直接影響整個電路的性能與穩定性。本文將深入探討PCB設計中晶振布局的重要性及優化方法，幫助電子工程師設計更可靠的電路系統。

　　PCB設計中晶振布局與電路穩定性的關系

　　一、晶振在電路中的作用

　　晶振是產生穩定時鐘信號的關鍵元件，主要作用如下：

　　1. 提供時鐘信號： 晶振為數字系統的時序邏輯電路提供標準頻率信號，保證數據傳輸與處理的同步。

　　2. 確保頻率精度： 具有高頻率穩定性和低溫度漂移，滿足高精度電子設備的要求。

　　3. 增強系統穩定性： 通過精確的時序控制，降低數據傳輸中的誤碼率，提升系統可靠性。

　　二、晶振布局對電路穩定性的影響

　　PCB設計中晶振的布局直接決定了信號完整性和電磁兼容性，常見布局要點包括：

　　1. 靠近時鐘源器件： 晶振應盡量靠近微控制器或主時鐘源，以減少時鐘線長度，降低信號延遲和干擾。

　　2. 合理布線與接地：

　　- 時鐘信號線應盡量短直，避免轉彎過多。

　　- 信號線與電源線保持安全距離，減少串?dāng)_。

　　- 晶振接地焊盤應直接連接至主板接地層，確保良好屏蔽效果。

　　3. 去耦電容的布局： 晶振的電源引腳附近應布置適當?shù)娜ヱ铍娙荩詼p少電源噪聲。

　　4. 遠離干擾源： 晶振應遠離高頻、開關電源等噪聲較大的電路區域，防止頻率漂移和信號失真。

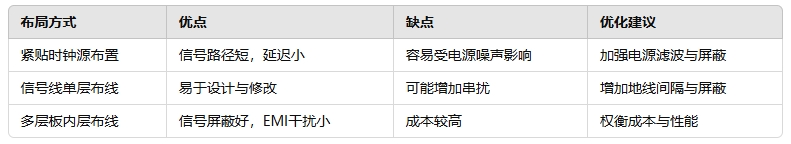

　　三、不同布局方式的性能分析與優化建議

　　關于PCB設計中晶振布局與電路穩定性有什么關系?晶振布局與電路穩定性的關系的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
